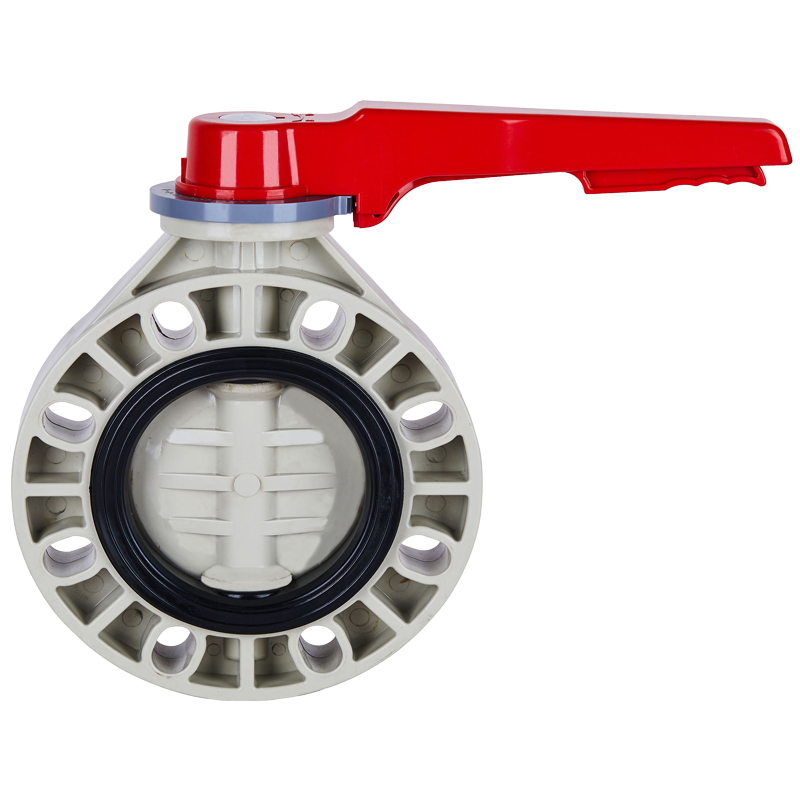

蝶板的旋转中心(即阀杆的中心)位于阀体中心线和蝶板密封面截面上。阀座由合成橡胶制成。关闭时,蝶板外密封面挤压合成橡胶阀座,使阀座发生弹性变形,从而形成弹力作为密封压力,保证蝶阀的密封。法兰蝶阀的密封结构采用聚四氟乙烯和合成橡胶组成复合阀座。其特点是阀门的弹性仍由合成橡胶提供,利用摩擦系数低、不易磨损、不易老化的特点,使蝶阀的寿命得到提高。密封原理和法兰蝶阀的结构特点与普通中线蝶阀相同。法兰蝶阀的密封结构采用聚四氟乙烯、合成橡胶和酚醛树脂组成复合阀座,使阀座更具弹性和强度。同时蝶板全包覆聚四氟乙烯,使蝶板具有极强的耐腐蚀性。
1.安装法兰蝶阀前,应检查气动蝶阀各部件是否有缺失,型号是否正确。检查阀体内无杂物,电磁阀及消声器有无堵塞。
2.将阀门和气缸置于关闭状态。
3。将气缸靠在阀门上(安装方向与阀体平行或垂直),然后检查螺孔是否对齐,不会有太大偏差,如果有一点偏差,只需旋转气缸即可身体一点。 ,然后拧紧螺丝。
4。安装完成后,调试气动蝶阀(正常情况下供气压力为0.4~0.6MPa),调试操作时必须手动开启和关闭电磁阀(电磁阀线圈只能在电磁阀开启后手动操作)。阀线圈断电)。观察气动蝶阀的启闭。如果在调试操作中发现阀门在启闭过程开始时有点困难,然后是正常的,则需要减小气缸的行程(气缸两端的行程调节螺钉应同时向内调节,调节时应将阀门移至开启位置。然后关闭气源再调节),直至阀门启闭平稳,关闭不漏气。还需要注意的是,可调消音器可以调节阀门的启闭速度,但不能调得太小,否则阀门可能不动作。
5. Defa在安装前应保持干燥,不应露天存放。
6、安装蝶阀前检查管路,确保管路内无焊渣等异物。
7.蝶阀阀体的手动启闭阻力适中,蝶阀扭矩与所选执行机构扭矩相匹配。
8.蝶阀连接法兰规格正确,管夹法兰符合蝶阀法兰标准。蝶阀建议使用专用法兰代替平焊法兰。
9.确认法兰焊接正确。蝶阀安装后不得焊接法兰,以免烫伤橡胶件。
10.安装的管法兰应对中,并与插入的蝶阀对中。
11.安装所有法兰螺栓并用手拧紧。确认蝶阀与法兰对中后,再小心启闭蝶阀,保证启闭灵活。
12.完全打开阀门。使用扳手按对角顺序拧紧螺栓。不需要垫圈。螺栓不要拧得过紧,以防阀圈严重变形和启闭力矩过大。
