PPH管,是对普通PP料停止β改性,使其具有平均细腻的Beta晶型构造,具有极好的耐化学腐蚀性,耐磨损,绝缘性好,耐高温,工作温度可到达100℃,无毒性,质量轻,便于运输与装置,这是一种比PP管耐高温、抗腐蚀、抗老化的优质量产品。
PPH管的挤出成型工艺如下:
1、原料的选择:挤塑聚丙烯管材用树脂,其熔体活动速率在0.2~0.3g/10min范围内。普通熔体活动速率在0.2~0.4g/10min范围内的树脂应用较多。

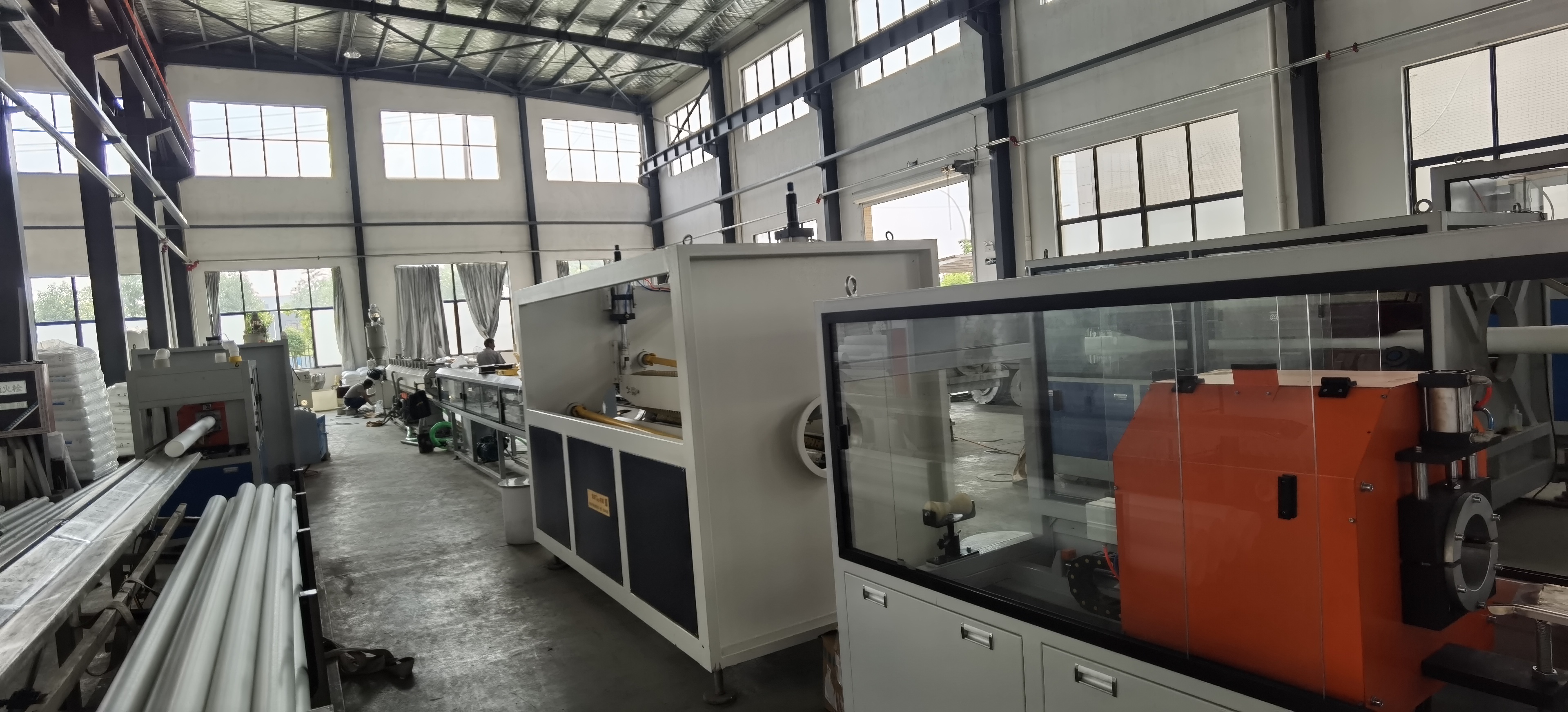

2、聚丙烯管消费工艺次第:与通用型聚乙烯管的消费工艺次第相同,工艺次第如下。原料开袋检查质量→挤出机把原料塑化熔融→模具成型管坯→真空定径套冷却定径→真空喷淋冷却→管材冷却降温→牵引→切割→检验质量→入库。
3、设备的选择:聚丙烯管材多采用通用型单螺杆挤出机消费成型。
螺杆构造为等螺距不等深突变型,长径比为(25~30):1,紧缩比为2.5~4.成型模具构造多为直通式,芯棒定型平直局部长L=(2~5)D(D为管材的直径,直径小时取大值,管材直径大时取小值)。定径套的内径d=D/(1-δ)(D为管材直径,δ为管材收缩率,普通δ=2.7%~4.7%)。
4、管材挤出成型工艺温度:机筒的加料段150~165℃,塑化段170~180℃,均化段190~220℃。成型模具温度190~220℃。
