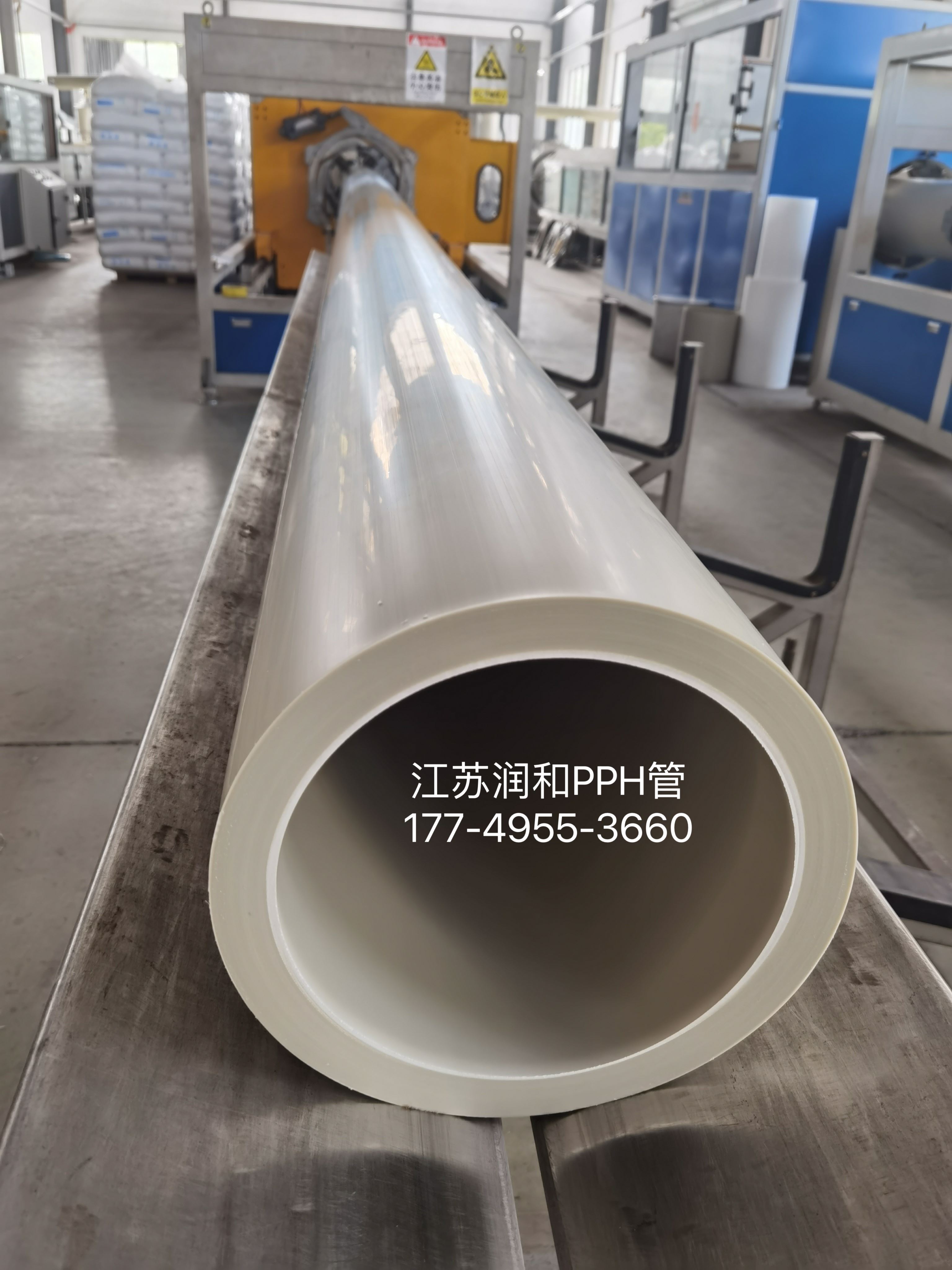

在化工、环保、半导体等领域的管道系统中，江苏润和β晶型PPH管（β型均聚聚丙烯管）凭借其优异的耐腐蚀性、耐高温性和抗冲击性能，逐渐成为金属管道的替代方案。然而，其独特的分子结构也带来了显著的膨胀特性——线膨胀系数是碳钢的3-5倍，这一特性既是挑战，也是优化设计的关键。本文将从分子机理、工程计算、补偿技术及典型案例四个维度，系统解析β晶型PPH管的膨胀特性。
江苏润和β晶型PPH管的核心优势源于其规则的六方晶系结构。与传统的α晶型相比，β晶型的分子链排列更紧密，密度提升3%-5%（达0.90-0.95g/cm³），但分子链段间的非共价键作用力较弱。当温度升高时，分子链段热运动加剧，振动幅度增大导致分子间距离增加，宏观表现为材料尺寸膨胀；温度降低时则发生收缩。这种热运动特性直接决定了其线膨胀系数（α）通常在1.2×10⁻⁴/℃至1.8×10⁻⁴/℃（即0.12-0.18mm/(m·K)）范围内，显著高于金属材料（如碳钢的α≈0.012mm/(m·K)）。
典型案例：在某钢厂酸再生车间，85℃浓硫酸循环工况下，β晶型PPH管连续运行18个月后，实测热膨胀量仅为0.12mm/m，而传统碳钢管的膨胀量达0.35mm/m。这一差异直接导致法兰连接处泄漏事故率降低70%，凸显了β晶型PPH管在热应力控制方面的优17749553660势。
管道伸缩量（ΔL）的计算需结合线膨胀系数（α）、原始长度（L₀）和温度变化量（ΔT）。例如：
某化工项目：DN300 β晶型PPH管，总长200米，安装温度20℃，使用温度80℃，取α=1.5×10⁻⁴/℃。
ΔT=80-20=60℃
ΔL=1.5×10⁻⁴×200000×60=1800毫米（即1.8米）
需设置3处波纹管补偿器（单处补偿量600毫米）以吸收膨胀量。
温度范围：ΔT越大，膨胀量越显著。例如，在北方冬季（-20℃）至夏季（40℃）的温差下，管道伸缩量可达常温工况的2倍。
管道长度：伸缩量与长度成正比，长距离管道需分段安装并预留补偿余量。
安装方式：固定支架间距影响应力分布。水平管固定点间距不宜超过15米，立管不超过20米。
介质温度：输送95℃高温介质的管道，其实际ΔT需考虑环境温度与介质温度的差值。
波纹管补偿器：补偿量可达200-500毫米，适用于大位移场景。例如，某半导体工厂试点项目中，智能波纹管补偿器通过物联网传感器实时监测膨胀量，并自动调整补偿量，使管道应力分布均匀性提升25%。
套筒补偿器：结构简单，补偿量50-300毫米，维护成本低。
球形补偿器：适用于三维空间补偿，可吸收多方向位移。
利用管道自身弯曲形成L型、Z型补偿结构，通过弯曲半径（通常取4-8倍管径）和弯曲角度计算补偿能力。例如：
某制药厂：采用L型弯管+自由臂补偿技术，使80米长管道在-30℃至70℃温差下的膨胀量降低40%，从1.28米减至0.77米。
预热安装：冬季施工时，预先加热管道至环境温度以上5-10℃，减少安装应力。
分段安装：长距离管道分段安装，每段预留补偿量，避免整体热应力集中。
应力释放：安装完成后进行应力释放处理，如热处理或机械拉伸。
工况：输送98%浓硫酸，温度80℃，管道长度300米。
解决方案：
选用S4级β晶型PPH管（MRS 10MPa），壁厚降低15%以节省材料成本。
设置5处波纹管补偿器，单处补偿量120毫米。
固定支架间距12米，导向支架每3米设置一处。
效果：运行8年后，管道内壁仍保持光滑，无溶胀或开裂，年维护成本降低70%。
工况：输送含氯消毒剂（次氯酸钠）的自来水，温度25-40℃，管道长度1.2公里。
解决方案：
采用Z型自然补偿结构，补偿段长度50米，弯曲半径6倍管径。
滑动支架采用聚四氟乙烯滑板，摩擦系数降低至0.05。
效果：使用5年后，管道承压能力未衰减，耐腐蚀性能是PVC-U管道的3倍以上。
随着材料科学的进步，β晶型PPH管的膨胀控制技术正朝着两个方向发展：
材料改性：通过添加纳米二氧化硅或碳纤维，进一步降低线膨胀系数。初步实验显示，纳米改性材料的α值可降至0.10mm/(m·K)，同时耐温极限提升至120℃。
智能监控：结合物联网传感器与AI算法，实时监测管道膨胀量并自动调整补偿装置。例如，某核电站冷却水系统项目应用数字孪生技术，将设计周期从45天缩短至18天，碰撞点减少83%。
江苏润和β晶型PPH管的膨胀特性既是挑战，也是优化设计的契机。通过科学计算伸缩量、合理选择补偿方式、严格施工控制及规范维护管理，可有效解决管道伸缩问题，确保系统安全稳定运行。对于工程设计人员而言，充分理解其热膨胀机制，并遵循相关规范标准（如GB/T 18742.2-2017），是实现高性能管道系统的关键。未来，随着材料科学与物联网技术的深度结合，β晶型PPH管将在更严苛的工况下实现高效、安全运行，为工业管道系统升级提供核心支撑。
